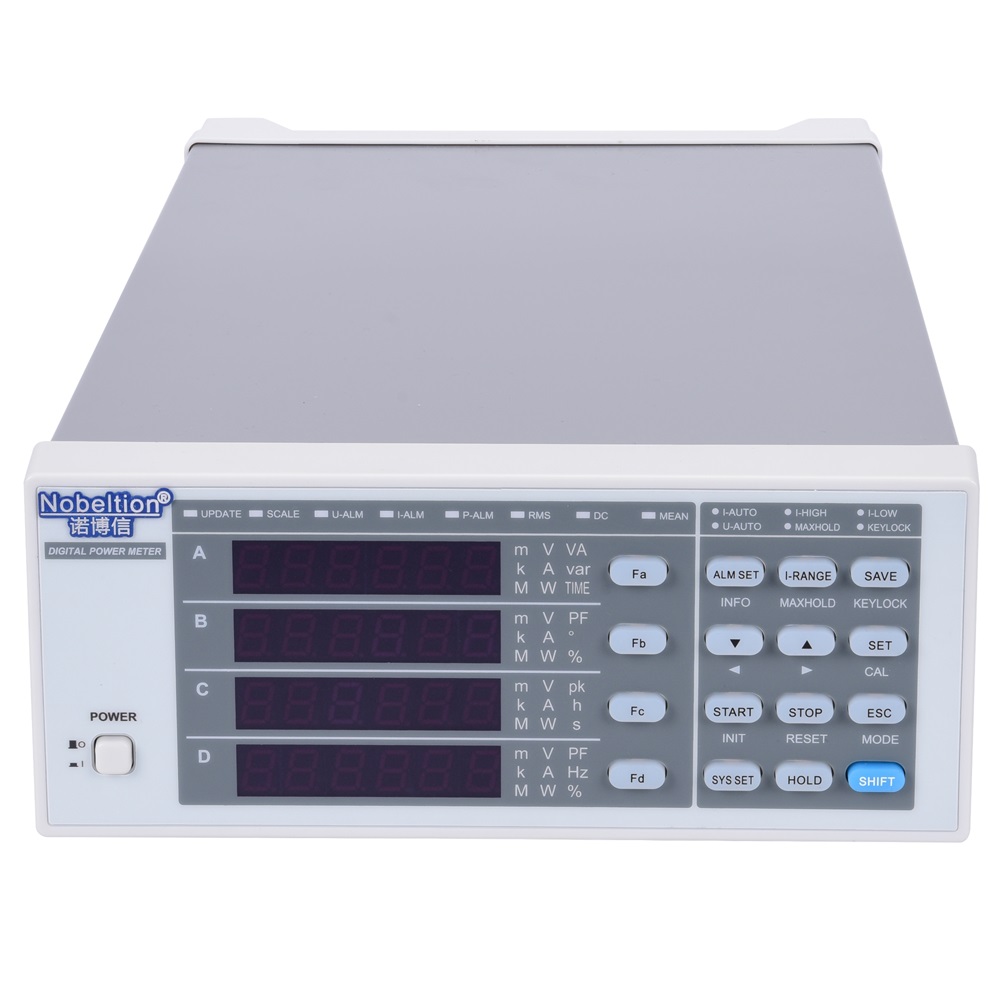

交直流功率测量仪 NBX8721P/NBX8722
产品优势
(1) 宽量程设计，负载适应性更强。
(2) 可靠、稳定，体积小，重量轻。
(3) 测量速度快，最快0.25s刷新速率
(4) 电压、电流变比设置功能，轻松扩展测量量程。
(5) 电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求。
(6) 标配RS-232或RS-485串行通信口，支持MODBUS通讯，轻松实现测试自动化。
(7) 选配开关量I/O功能，实现遥控输入以及报警信号输出。
典型应用
(1) 严苛工业现场型式试验。
(2) 高温老化室测试。
(3) 家用电器、商用电器生产线待机功率测量。
(4) 电动工具测试。
(5) 照明灯具测试
技术参数：
|
产品名称
|
交直流功率测量仪
|
|
|
型号
|
NBX8721P
|
NBX8722
|
|
测量通道
|
单相
|
|
|
测量叁数
|
电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、 电压频率f、电能量Wh、电能量计时Time
|
|
|
接线使用
|
电压/电流端子间配有不可拆除的共地短路片，仅支持电流表内接法@接线使用
|
|
|
输入阻抗
|
电压：约2MQ;电流：约4mQ(20A量程),约80mQ(1A量程)
|
|
|
满量程峰值因数
|
1.6
|
|
|
电压额定量程
|
600V
|
|
|
电流额定量程
|
20A（交直流）
|
1A/20A（交直流）1A/40A（交直流选配）
|
|
电压精度范围
|
6V~600V
|
|
|
电流精度范围
|
20mA~20A
|
1mA~1A/20A
|
|
电压/电流精度*
|
±(0.1%×显示值+0.1%×量程)(DC,45Hz≤f≤1kHz)
|
|
|
有功功率精度*
|
±(0.1%×显示值+0.1%×量程)(DC,45Hz≤f≤1kHz)
|
|
|
有功功率测量范围
|
2.2mW(PF=0.01)~4.4kW(PF=1)@220V(1A/20A规格) 44mW(PF=0.01)~4.4kW(PF=1)@220V(20A规格)
|
|
|
有功功率分辨力
|
0.01W
|
|
|
功率因数精度范围
|
±(0.01～1)
|
|
|
功率因数分辨力
|
0.001
|
|
|
频率测量范围
|
DC,45Hz≤f≤1KHz
|
|
|
频率测量精度
|
±(0.1%×显示值)(电压幅值应大于量程的10%)
|
|
|
电能量范围
|
0～99999MWh
|
|
|
电能量精度
|
±(0.1%×显示值+0.1%×量程)
|
|
|
扩展不确定度
|
电压、电流、功率、频率、电能量≤0.30%
|
|
|
电能计时
|
9 9 9 时 5 9 分 5 9 秒
|
|
|
电能计时精度
|
±(0.05%×显示值)
|
|
|
电压/电流变比
|
0.1～1000.0
|
|
|
数据更新周期
|
0.25,0.5,1[s]
|
|
|
报警功能
|
5组，电压、电流、功率上/下限、门限设定
|
|
|
控制接口
|
RS-232(选配RS-485)、开关量功能(选配)
|
|
|
外形尺寸
|
213(W,前塑壳)×88(H,前塑壳)×386(D,含接线柱)mm
|
|
|
开口尺寸
|
210(W)×85(H)mm
|
|
|
底脚高度
|
15 mm
|
|
|
整机重量
|
约 3kg
|
|
|
整机功耗
|
约10VA
|
|
