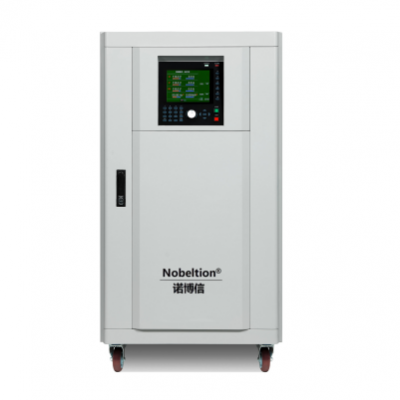

点击图片查看原图
产品简介
NXFC-31系列单相交流变频电源可模拟世界各国电网电压，为客户提供高纯净、高可靠性的正弦波电力输出，专业应用于家电、小家电、电机、认证机构、医疗设备、照明等领域，满足产品的设计开发、产线检测、质保检测、老化寿命测试、电压频率耐受等测试要求。
产品优势
(1) 产品设计理念先进，采用模块化设计及数字控制技术，稳定性高，精度高，响应速度快，人机界面及操作符合行业习惯
(2) 带载能力强，满足家电产线老化需求
(3) 采用精准的抗冲击技术，能够承受负载大电流冲击，3倍额定电流能够成熟2s，特别适用于电机、马达等冲击型设备
(4) 具备软启动功能，且软启动时间可设置，适用于电机、马达等设备频繁起动场合，可根据工况，设置软启动时间，降低冲击电流
(5) 动态响应速度快，电压突变反应时间在20ms以内
(6) 启动状态下输出电压、频率可调，使用灵活
(7) 8寸彩色液晶屏，外观精致，操作便捷，并附带配备数字键、功能键、旋钮等，操作多样化
(8) 具备Auto-Lock功能，定时自动锁定键盘，防止误接触导致人为事故或危险
(9) 电压分档设计：0.0～150.0V、150.1～300.0V或0.0～300.0V，高档、低档均可满功率输出；频率输出范围45.00～65.00Hz，分辨力0.01Hz
(10) 内置电参数分析功能，能够测量电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数等参数
(11) 具备“黑匣子”功能，实时监控内部电压，电流，温度等参数，异常情况立即报警并自动记录运行参数，便于后期查看及维修
(12) 通讯接口标配RS232，选配RS485、LAN等
技术参数
|
产品名称
|
单相交流变频电源
|
|||||||||
|
产品型号
|
NXFC015-31
|
NXFC030-31
|
NXFC045-31
|
NXFC060-31
|
NXFC090-31
|
NXFC120-31
|
NXFC150-31
|
NXFC180-31
|
NXFC240-31
|
|
|
输出容量
|
15kVA
|
30kVA
|
45kVA
|
60kVA
|
90kVA
|
120kVA
|
150kVA
|
180kVA
|
240kVA
|
|
|
基本功能
|
||||||||||
|
输出功能
|
模拟世界各国电网电压
|
|||||||||
|
隔离功能
|
内置隔离变压器
|
|||||||||
|
接线方式
|
输入端：三相四线 输出端：单相两线+PE
|
|||||||||
|
输出参数
|
||||||||||
|
输出模式
|
单相标准正弦波
|
|||||||||
|
输出
电压
|
自动档
|
低档：0.0～150.0V 额定电压：110.0V 高档：150.1～300.0V 额定电压：220.0V
|
||||||||
|
高档锁定
|
0.0～300.0V 额定电压：220.0V
|
|||||||||
|
电压设置精度
|
精度：≤0.4%FS 解析度：0.1V
|
|||||||||
|
额定
电流
|
低档
|
136.3A
|
272.7A
|
409.1A
|
545.****
|
818.2A
|
1090.9A
|
1363.6A
|
1636.3A
|
2181.8A
|
|
高档
|
68.2A
|
136.3A
|
204.****
|
272.7A
|
409.1A
|
545.4A
|
681.8A
|
818.1A
|
1090.9A
|
|
|
输出频率
|
45.00～65.00Hz
|
|||||||||
|
频率设置精度
|
精度：≤0.02% 解析度：0.01Hz
|
|||||||||
|
频率稳定度
|
≤0.02%
|
|||||||||
|
电压失真度(VTHD)
|
＜1%(线性负载)
|
|||||||||
|
反应时间
|
≤2ms
|
|||||||||
|
电压突变响应时间
|
≤20ms
|
|||||||||
|
波峰因数
|
1.41±0.1
|
|||||||||
|
源电压效应
|
≤1%
|
|||||||||
|
负载效应
|
≤1%
|
|||||||||
|
效率
|
＞85%
|
|||||||||
|
测量显示
|
||||||||||
|
显示模式
|
8寸彩色液晶屏
|
|||||||||
|
电压测量精度
|
精度：0.2%FS+0.2%显示值 解析度：0.1V
|
|||||||||
|
频率测量精度
|
精度：0.02% 解析度：0.01Hz
|
|||||||||
|
电流测量精度
|
精度：0.3%FS+0.3%显示值 解析度：0.1A/1A
|
|||||||||
|
功率测量精度
|
精度：0.5%FS+0.5%显示值 解析度：0.1kW/0.01kW/0.001kW
|
|||||||||
|
功能操作
|
||||||||||
|
自动记忆功能
|
设置参数自动记忆，开机自动调用
|
|||||||||
|
软启动
|
具备软启动功能，软启动时间0.0～99.9s可设置
|
|||||||||
|
设置参数实时调整
|
启动状态下，可通过数字键、增减键、旋钮调整输出电压、频率设置值，即刻更新；
|
|||||||||
|
压降补偿功能
|
阻抗补偿：0.000～0.500欧
|
|||||||||
|
快捷调用
|
常规模式10组快捷组
|
|||||||||
|
保护功能
|
||||||||||
|
过载能力
|
105%＜过载≤110% 15秒后切断输出 110%＜过载≤200% 5秒后切断输出
200%＜过载≤300% 2秒后切断输出 300%＜过载 立即切断输出
|
|||||||||
|
保护装置
|
过流、过载、短路保护，过热保护，输出过欠压、缺相保护
|
|||||||||
|
软件保护
|
人工智能监控(AI-Monitor)功能，Black-Box功能，Auto-Lock键锁保护
|
|||||||||
|
远程接口
|
||||||||||
|
通讯接口
|
RS232(标配) RS485、LAN(选配)
|
|||||||||
|
输入参数
|
||||||||||
|
输入相数
|
三相四线+PE
|
|||||||||
|
输入电压范围
|
380V±57V(L-L)
|
|||||||||
|
输入频率范围
|
45～65Hz
|
|||||||||
|
工作环境
|
||||||||||
|
工作温度
|
0～40℃
|
|||||||||
|
工作湿度
|
20～90%RH(非凝露)
|
|||||||||
|
体积重量
|
||||||||||
|
尺寸(W×H×D)mm
|
600×1150×1020
|
700×1350×1220
|
800×1750×1420
|
|||||||
|
重量(Kg)
|
265
|
310
|
440
|
550
|
740
|
980
|
1250
|
1270
|
1400
|
|
